行业:
机械处理
产品: GV3–线性引导和传动系统

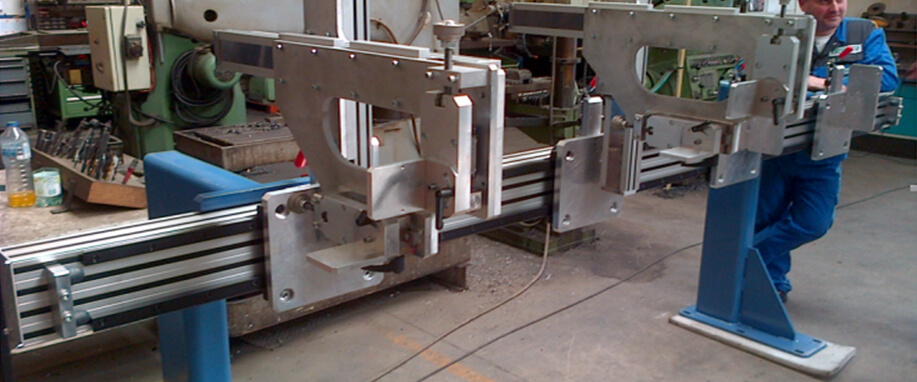

一家法国特种设备制造公司，需要对一根长8米的钢轨，在多个位置进行平面度测量。传感器需要在X,Y,Z三个方向进行定位。
X轴长度为3米，钢轨可进行左右移动，这样的话，8米的钢轨可进行8个点的测量。要求高刚性和易调整型，X轴还要求好的直线度。
解决方案

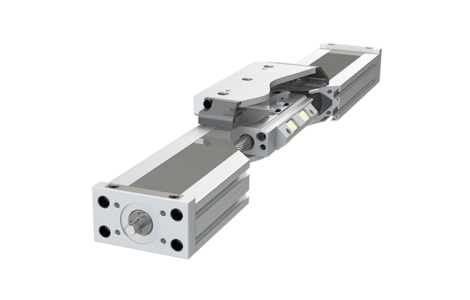

X轴，选用了MCS铝型材作为导轨安装基础，铝型材截面为60mm x 160mm，长度为3.2米，两根单沿V型导轨安装于铝型材160mm这个平面上。具有低摩擦的特点，并具有高刚性，支持4个滑座上的ZY两轴导向系统。 700mm行程的PSD80直线模组，采用丝杠传动方式，通过手轮进行手动，应用于Z轴和Y轴。把坐标设定好之后，就可以进行平面度的读数。
供应产品
MCS铝型材：1 x 0-132-80160，3.2米长；其上安装有两根导轨NMEP3，长度为3米。4个客制滑座板，安装有滚轮SJ34CDR，具有良好的刚性，可承受Z和Y轴导向系统产生的大偏载。4套 PSD80丝杠传动直线模组，长度700mm。
效果
使用简易的手动操作系统，具有良好的刚性。这个应用很好地显示了HEPCO公司的宽广的产品范围，3种标准产品配合在一起，提供一种高效经济的解决方案。
